Как сделать кирпичный дымоход для камина своими руками

Дымоход для камина из кирпича своими руками

Камин – установка, на которую возлагается множество обязанностей. Он должен не только согревать помещение, но и приносить уют, радость, комфорт.

Однако, чтоб поленья горели и в комнату при этом не попадал едкий дым, необходимо правильно возвести дымоход для камина своими руками – одну из основополагающих частей всей конструкции. Он должен быть стойким, надежным и безопасным.

Содержание:

  1. Из каких частей состоит дымоход
  2. Как правильно подготовится к работе
  3. Основные правила кладки
  4. Проводим дымоход сквозь перекрытие
  5. Обустройство шейки дымоотвода
  6. Основные ошибки и советы мастера

Как устроен кирпичный дымоход

Прежде чем начинать строительство кирпичного дымохода, необходимо представлять, из каких основных частей состоит подобная конструкция:

  • Насадная труба – часть, выкладываемая сразу за топочной и в которую устанавливается регулирующая тягу задвижка
  • Распушка – она следует сразу за насадной трубой, представляя собой расширение наружной части дымохода до 25-30 см. Предназначается для более безопасного прохода через потолочное перекрытие
  • Стояк – часть, расположенная на чердаке и возвышающаяся до кровли. Он нуждается в качественном утеплении
  • Выдра – представляет собой четырехстороннее расширение до 15 см, предохраняющее от попадания внутрь чердака атмосферных осадков
  • Шейка – часть дымохода, расположенная непосредственно над кровлей и переходящая в завершающий оголовок

Для тех, кому устройство дымохода из кирпича для камина показался сложным, всегда имеются более простые, но качественные варианты. Можно возвести конструкцию с использованием керамических блоков, различных труб и т. д.

Подготовка к работе

Основополагающим этапом является подготовка к выполнению работ. Необходимо обязательно ознакомиться с различными чертежами и выбрать наиболее подходящий из них. Будет не лишним указать на схеме все характеристики возводимой трубы, сохранив ее.

Смотрим видео, приготовление раствора:

Своими особенностями обладают дымоходы для камина из кирпича в зависимости от типа обустраиваемой печи:

  1. Для дровяных моделей достаточно сделать кирпичную кладку
  2. Для газовых моделей необходимо поместить внутрь кладки металлическую трубу

Перед началом укладки дымохода возводится фундамент прямоугольной формы. Он делается высотой 30-40 см и 15-20 см шириной одним из двух вариантов:

  1. Устанавливается опалубка и заливается бетон
  2. Выкладывается из огнеупорного полнотелого кирпича

Для возведения кирпичного дымохода для камина необходимо подготовить инструмент и материалы:

  • Кирпич огнеупорный (марка М200 и выше)
  • Раствор, состоящий из цемента, мелкого песка, воды и глины
  • Ручной инструмент (мастерок, уровень, отвес и т. д.)
  • Теплоизоляционные материалы
  • Листы стали
  • Электрический инструмент (болгарка, дрель)

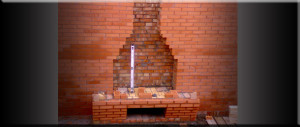

Кладка насадной трубы

Необходимо определиться каким будет сечение у дымохода для камина, возводимого из кирпича. Дым, поднимаясь вверх, движется по спирали. Поэтому предпочтение принято отдавать каналу круглой формы, но выложить его из камня крайне трудно. Приходится делать сечение в виде квадрата, размер которого зависит от портала камина:

  • Закрытый портал – примерно 15х25 см
  • Открытый портал – примерно 25х25 см

Начинать кладку необходимо с верхней части, обустраивая насадную трубу. Очень важно следить за перевязкой швов между рядами, вертикалью и горизонталью. Толщина швов должна быть равной 1-1.5 см. Следует придерживаться одного значения на протяжении всей стройки.

Делаем камин от и до: этапы работ порядовка:

Продолжать кладку насадной трубы необходимо до тех пор, покуда от потолочного перекрытия не останется 5-6 рядов. Чтобы у дыма не было никаких препятствий, внутреннюю поверхность рекомендуется оштукатурить раствором, используемым для швов. Слой лучше класть не толстый, чтобы не уменьшать сильно диаметр дымохода для камина из кирпича.

Порядовка кирпичного дымохода для каминаЕсли насадная труба укладывается непосредственно у стены, необходимо ее закрепить. Для этого каждые 25-30 см монтируют штыри, один конец которых забивается в кладку, второй – в стену.

Уложив последний ряд дымоотводной трубы, необходимо проверив вертикаль и горизонталь, наступает пора приступать к самому главному и сложному этапу строительства – возведению распушки, выдры и находящегося между ними стояка.

Камин сквозь чердак и крышу

Для того, чтобы пропустить возводимый своими руками дымоход для камина через потолок максимально безопасно, необходимо выложить распушку. Толщина ее стенок должна равняться минимум одному кирпичу, размещенному в длину. При этом расширение делается поэтапное, сдвигаясь с каждым рядом на ¼.

Иногда вместо классической кадки утолщенной части используют бетонный короб, заполненный, галькой песком или керамзитом и установленный вокруг дымоходной трубы. Данный вариант более прост в исполнении:

  • Вначале обустраивают деревянную опалубку таким образом, чтобы она возвышалась на 7-10 см над потолком, ее необходимо понадежнее закрепить и убедиться в отсутствии щелей
  • Изнутри доски покрывают раствором песка и глины, чтобы опалубка легко демонтировалась после застывания бетонной смеси
  • Далее делается армирование, жестко соединяя пруты и кирпичную кладку между собой
  • Готовится раствор состоящий из высокой марки цемента, песка и выбранного наполнителя, тщательно перемешивается и заливается, полностью скрывая армирующие пруты
  • После высыхания опалубка демонтируется
  • Поверхности должны получиться ровными, чтобы была возможно без проблем обложить распушку кладкой

Для того, чтобы максимально защитить конструкцию потолочного перекрытия, которое не должно касатьсядымоходы для печей и каминов, необходимо по периметру отверстия сделать окантовку из стали, а в образовавшуюся щель заложить стекловату, пропитанную глиняным раствором. Утеплитель также рекомендуется укладывать в стороны, удалив до 20-30 см.

Смотрим видео, дымоход через перекрытие крыши:

После образования распушки продолжается укладка стояка. В этой части размер дымохода для камина делается аналогичным насадной трубе, только оштукатуривание глиняным раствором проводится одновременно изнутри и снаружи. В чердачном помещении в отопительный период устанавливается низкая температура. Чтобы устранить большую разницу внутри и снаружи дымоходной трубы, рекомендуется окутать стояк негорючим утеплителем.

Сложнейший этап инструкции как построить дымоход для камина завершен. Дойдя до кровли, необходим приступить к следующему этапу – обустройству выдры. Трубу как при укладке распушки расширяют, но незначительно. При этом по периметру необходимо установить металлический оцинкованный кожух с небольшим выступом на крышу, который накрывается мягкой гидроизоляцией и кровлей.

Завершаем камин

Закончив со строительством выдры, необходимо приступить к обустройству заключительной части – шейке дымохода для камина своими руками.

Смотрим видео, первая топка:

Она делается аналогично стояку и возвышается до выбранной высоты, которая зависит от удаления от конька:

  • До 1.5 м – на 0.5 м выше самой верхней точки
  • До 3 м – на уровне верхней точки
  • Более 3 м – прямая, проведенная между верхней точкой и возводимой трубой должна отклоняться от горизонтали не более 10 градусов

Остается выполнить оголовок для будущего дымохода. Его строительство ведется аналогично распушке. По завершению работ рекомендуется установить колпак и флюгер.

Популярные ошибки и советы

Самая популярная ошибка допускается на этапе проведения расчетов. Неправильно расположив камин, дымоходная труба может упереться в одну из балок. Устранить проблему можно обустройством дополнительных элементов стропильной системы.

Смотрим видео, монтаж примыканий к трубе:

Многие в целях экономии средств и времени объединяют более одного канала одним грибком. Это одна из самых больших ошибок. Система вентиляции перестает в полной мере выполнять свои функции, в последствие чего появляются плесень и конденсат.

Нет ничего трудного в том, как сделать для дымохода камин из кирпича своими руками. Однако нельзя самовольно начинать ремонт или вносить какие-либо конструкционные изменения. Необходимо обратиться к специалисту и провести дополнительные предварительные расчеты.

Смотрим видео, рекомендации специалистов:

Каждый камин или канал должен выходить в одну дымовую трубу. Если это является необходимостью, общую часть расширяют и делают по центру рассечку толщиной 12-15 см на высоту одного метра.

Не должно быть большого количества изменений направления дымоходной трубы, так как удаление дыма должно происходить самым простым и быстрым путем. Возведение сложных конструкций с уклонами не более 45 градусов разрешено лишь при минимальной длине дымохода 6-7 м.

Подводим итоги

Самостоятельно возводить печи, камины или дымоходы необходимо лишь когда имеется уверенность в своих возможностях и силах. Готовая конструкция должна соответствовать техническим и пожарным нормам. В каждом отдельном случае могут присутствовать свои уникальные отличительные особенности.

Приступая к работе, следует ознакомиться с примерами, рассмотрев 1-2 дымохода визуально. Если они вызывают массу затруднений, не стоит рисковать камином и собственной безопасностью. Дорогостоящая на первый взгляд помощь специалистов в скором времени окупится, а печь не будет доставлять хлопот, исправно обогревая помещение или целый дом.
