То, что работа любого отопительного аппарата невозможна без системы отвода газов известно каждому. Но вот о том, где и как она будет установлена приходится задумываться в 50 случаев из 100.
Потому что при возведении коттеджа очень часто элементарно упускают из виду необходимость обустройства дымового канала одновременно с возведением стен и перекрытий.
В случае выполнения его в уже построенном доме приходится прокладывать дымоход непосредственно через стену. О том, как должен производиться его монтаж будет рассказано далее.
Содержание:
- Особенности конструкции
- Правила установки
- Специфика и нюансы подключения
- Этапы монтажа
- Установка дымохода через деревянную стену
- Советы от профессионалов
Насколько важна такая конструкция как дымоход?
Необходимость отвода продуктов горения обусловлена различными факторами. Среди них главным является даже не эффективная работа котла или печи, а жизнь и здоровье окружающих людей. Все известно, что отравление угарным газом может привести к смертельному исходу, поэтому он не должен попадать в помещение.
Еще один факт, подтверждающий необходимость дымохода – ни одно топливо не будет гореть без доступа кислорода. А его поступление в систему, опять же, осуществляется по дымовому каналу.
Что касается его выполнения не в традиционном варианте – прохода дымохода через крышу, а через одну из стен, то это чаще всего вызвано отсутствием стандартных дымовых каналов.
Правила установки
Что нужно знать, чтобы правильно установить дымоход через стену? Есть несколько основных моментов, которые должны быть учтены при его обустройстве. Первое – там, где будет проходить канал не могут находиться коммуникации.
Установка дымоотвода, из сендвич-трубы смотрим видео:
Второе – места, в которых выполненпроход дымохода через стенузакрывают защитным кожухом, но лучше заштукатурить, предварительно заполнив пространство теплоизоляционным материалом.
Третье – крепления дымохода устанавливаются с промежутком в 60 мм.
Четвертое –для такой конструкции обычно применяются двухконтурные системы, так как они лучше защищены от механических воздействий с обязательной установкой задвижки, позволяющей регулировать тягу.
Изучив перечисленные выше правила вы сможете смонтировать сэндвич дымоходы проходящие через стену в соответствии с установленными нормативами. Это будет конструкция, идеально справляющаяся со своими функциями, а значит способная сделать эксплуатацию оборудования эффективной и безопасной для окружающих.
Специфика установки внутренней конструкции
Отличием горизонтальных дымоходов является их наиболее эффективное прогревание. Объяснить это достаточно легко. Нагретые продукты сгорания поднимаются вверх, а так как горизонтальная конструкция имеет большую площадь, то прогрев улучшается. Но в случае, если выполняется установка дымохода через стену не допускаются острые углы в конструкции, так как они могут приводить к завихрениям.
Важна для горизонтальной конструкции и толщина швов. При наличии даже небольшой разницы изменяется внутреннее сечение. Ну и конечно же недопустим засор трубы сажей, иначе ухудшится тяга.
Этапы монтажа

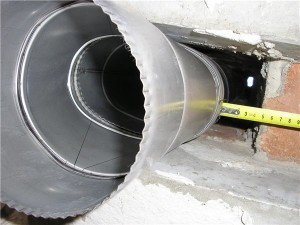

Как через стену установить дымоход? Монтаж начинается от отопительного прибора с соединения трубы и котла, а далее переходят непосредственно к установке конструкции. Как через стену вывести дымоход? Для этого производят подготовку места его прохождения выполнив сначала разметку, а затем проделав отверстие для проходного патрубка.
Следующий этап – монтаж патрубка. Он крепится в выполненном в соответствии с его размерами проеме с обязательной изоляцией их фольгированной минеральной ваты.
А далее идет процесс соединения дымовой трубы с отопительным аппаратом. Берется 3-х секционное колено, производится его стыковка с тройником при помощи переходного элемента.
Как через стену сделать дымоход если нужно изменить его направление? В данном случае используют тройник с очистным стаканом, который легко демонтировать для последующей очистки. Он фиксируется кронштейном.
Затем газовыводящая труба фиксируется на поверхности стены специальным креплением с промежутком между элементами не более 2 м.
Смотрим видео, проход трубы через кровлю:
Последним этапом становится вывод конструкции через свес кровли. При этом необходимо знать, что в месте вывода не допускается выполнять состыковки элементов трубы между собой. По окончании монтажных работ над дымоходом устанавливается защитный зонт, предохраняющий от попадания осадков внутрь конструкции.
Особенности выполнения дымоотвода через деревянную стену
При необходимости установки трубы через бревенчатую конструкцию здания потребуется обязательная ее изоляция негорючим материалом (асбестом или кирпичом).
Это делается согласно правилам пожарной безопасности и позволит эксплуатировать систему отвода газов долго с минимальными затратами на обслуживание и ремонты.
Оптимальный вариант –вертикальный монтаж дымохода через деревянную стену, предполагающий использование одной трубы без изгибов и поворотов. Для регулировки тяги в ней устанавливается шибер.
Крепление дымохода выполняется через одинаковые промежутки, не превышающие 1 м, а горловина накрывается защитным колпаком.
И помните, что монтаж системы удаления газов ответственная процедура, готовится к которой нужно основательно. Ведь от правильности его выполнения зависит функциональность и эффективность работы всей системы.
Советы профессионалов
Прежде, чем приобретать и устанавливать систему отвода продуктов горения необходимо определить мощность отопительного аппарата. От него зависит диаметр трубы.
Расчет высоты конструкции выполняют для получения хорошей тяги без которой эффективная работа оборудования невозможна. Дымоход проходящий через стену не может быть, как слишком коротким, так и длинным.
В первом случае в помещение будут попадать дым и копоть, а во втором быстро расходоваться топливо. При большой тяге работа оборудования становится неэффективной, потому что вместе с газами из помещения выводится и тепло.
Чтобы избежать таких ситуаций специалисты рекомендуют выполнять все работы с учетом существующих норм и правил. Подключать дымоход к котлу следует с использованием соответствующих ему элементов – колена, тройника или трубы.
А тем, кто устанавливает отопительное оборудование в уже построенном доме следует знать, что классический вариант монтажа сделать будет очень сложно. В таком случае наилучшим решением является вывод дымохода через стенуи установки трубы снаружи здания.
Такая конструкция требует обязательной изоляции, потому что при сильном нагревании температурные нагрузки будут приводит к разрушению стены.
И может быть выполнена двумя способами:
- Используя телескопический узел прохода дымохода через стену(трубы в диаметре превышающей основную, по краям которой установлены защитные пластины)
- В заполнении пространства между стеной и конструкцией минеральной ватой (используется только при прокладке утепленных труб)
Заключение
Дымоход в несущей стене– для готового дома самый простой и относительно недорогой вариант. Он избавит владельца от сложностей в проходе дымохода через кровлю и межэтажных перекрытий и позволит выполнить все работы в более короткие сроки.
Главное – правильно подобрать параметры конструкции и выполнить их соединение. Ведь при малейших допущенных в процессе монтажа ошибках работа всего отопительного оборудования может стать неэффективной, а порой и опасной.
