Делаем самостоятельно дымоход из кирпича

Этапы работ по оббустройству кирпичного дымохода

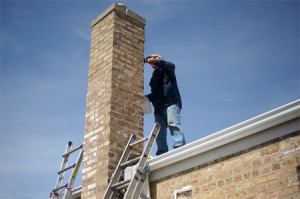

Кирпичный дымоход представляет собой классическое решение, которое уже довольно давно используется в быту и не теряет своей популярности, несмотря на то, что сегодня внедряются и все более современные решения.

Возводится данная конструкция на этапе застройки объекта и может иметь различную конфигурацию.

Содержание:

  1. Особенности кирпичных дымоходов
  2. Виды кирпича используемые для дымохода
  3. Плюсы и минусы конструкции из кирпича
  4. Подготовка к работе
  5. Поэтапное описание работ
  6. Особенности и нюансы кладки

Немного о дымоходах, выполненных из кирпича

Отопительная система и отток продуктов горения в доме должны быть организованы в обязательном порядке. Для этой цели, в частности, используется кирпичный дымоход, посредством которого удаляется отработанный воздух во время функционирования отопительных приборов. Обычно отводящая конструкция из такого материала задействуется для единичных отопительных и нагревательных приборов.

По конфигурации кирпичный дымоход может быть квадратной или круглой формы. Но второй вариант обойдется дороже ввиду сложности кладки. Отводящая конструкция возводится параллельно со строительством стен постройки. Сегодня допускается строить дымоход, длина стороны которого составляет минимум 140 мм, а если конфигурация круглая, тогда диаметр должен составлять 140 мм. В прежние времена допустимый предел составлял 150 мм.

Смотрим видео, немного о монтажных работах дымоотвода из кирпича:

Толщина стен также регламентируется определенными нормами. Не рекомендуется нарушать целостность конструкции отверстиями под кабель и прочее. Кирпичный дымоход должен быть цельным, а дополнительно к этому внутренняя поверхность трубы должна быть максимально гладкой, без выступов кирпича и наплывов цемента по швам.

Вид кирпича для дымоотвода и их особенности

Виды кирпича для дымоходаГазовое отопление определяет вид материала, используемого при строительстве отводящей конструкции. Так, в данном случае рекомендуется использовать красный полнотелый керамический или шамотный кирпич.

Разница между ними заключается в значении выдерживаемой температуры. Так, в первом случае речь идет о 800 градусах, а во втором — о 1 000 градусах.

Все прочие варианты, например, облегченный, пористый или пустотный материал применять запрещено. В отличие от стен дома, кирпичные разнотипные дымоотводы нельзя оштукатуривать изнутри.

Возведение разных частей конструкции отмечается применением цементного раствора, отличного по составу. Для той части дымоотвода, которая располагается выше кровли, используется цементно-песчаная рабочая смесь. Для кладки ниже уровня кровли следует применять цементно-известковый или известковый раствор.

Если сравнивать кирпичные разнотипные дымоходы с прочими конструкциями, например, с сэндвич-дымоходом, то в данном случае используется одностенное решение. «Сэндвич» же представляет собой двустенный вариант, то есть предполагается, что дымоход состоит из двух труб: большего и меньшего диаметра.

Преимущества и недостатки кирпичной конструкции

Высокую степень популярности кирпичные разнотипные дымоходы приобрели благодаря целому рядом особенностей, которые будут рассмотрены ниже:

  • Повышенная устойчивость к высоким значениям температур, как уже говорилось, шамотный кирпич выдерживает предел до 1 000 градусов, тогда как продукты горения от печи и камина доходят до границы 750 градусов;
  • Повышенная степень теплопроводности обеспечивает высокий КПД отопительного оборудования, так как и кирпичные разнотипные дымоходы не способствуют быстрому оттоку тепла;
  • Стоимость конструкции из этого материала невысока;
  • Эстетическая ценность не менее важна, особенно в случаях, когда возводится постройка, выдержанная в определенном стиле.

Но помимо плюсов кирпичный квадратный дымоотвод имеет и ряд существенных минусов:

  • Углы конструкции способствуют образованию вихревых потоков, которые в свою очередь представляют собой фактор противодействия оттоку продуктов горения;
  • Стенки отводящей конструкции не всегда идеально гладкие, что способствует оседанию на шероховатой поверхности сажи, а это со временем приводит к уменьшению рабочего пространства, вследствие чего ухудшается тяга;
  • Регулярное воздействие агрессивных сред и перепадов температур, что способствует образованию конденсата, приводит к тому, что дымоходы для печей из красного кирпича постепенно разрушаются.

С учетом всего вышесказанного, а также, принимая во внимание особенности прочих видов отводящих конструкций, пользователь сам для себя решает, какой из вариантов предпочтительнее. Но все же наиболее часто встречающейся на сегодняшний день является именно кладка дымохода из кирпича.

Подготовка к работе

Началом строительных работ любого типа является составление проекта. Чтобы отводящая конструкция эффективно функционировала, необходимо учесть ряд правил:

  1. Размеры трубы, а именно ее высота и диаметр определяются характеристиками отопительного оборудования. Но кирпичная разноформатная труба для дымохода не может быть менее 5 м. Взаимосвязь между данными параметрами и силой тяги очевидна, так как чем больше сечение трубы при недостаточно мощном отопительном оборудовании, тем слабее будет отток воздуха. А если диаметр трубы слишком мал, то даже при наличии достаточной высоты дымоходы для печей из красного кирпича будут «чадить».
  2. Строительство отводящей конструкции в помещениях, которые хорошо отапливаются, производится без изоляции трубы. Но на участке, прилегающем к перекрытию (до 60 см длины), монтируется конструкция «сэндвич».
  3. Строительство дымохода из кирпича подразумевает необходимость обеспечения свободного доступа для обслуживания. Для этого стыковые швы конструкции располагаются на разном уровне с потолочным перекрытием. Иначе при возникновении трудностей в работе системы будет весьма проблематично добраться до нужного участка трубы.

Смотрим видео, начало трубы:

Важно хорошо представлять, из каких элементов складывается строительство дымохода из кирпича. Так, основные узлы конструкции:

  • Труба надсадная — ведется от самой печи;
  • Распушка — так называется кладка трубы дымохода из кирпича, которая производится с уширением до 300 мм, но при этом сохраняется изначальный внутренний диаметр трубы;
  • Стояк — возвышается на чердаке и ведется до самой кровли;
  • Выдра - кладка трубы дымохода, которая выполняется с уширением до 100 мм и является препятствием для проникновения осадков в помещение;
  • Шейка — строится по принципу стояка и возводится сразу после выдры;
  • Оголовок — последний участок с уширением, который венчает трубу.

Описание работ

О том, из какого кирпича кладут разноформатный дымоход, выше уже говорилось. Разобравшись с этапами работ, можно приступать к началу кладки:

  1. Строится надсадная труба. Кладка ведется посредством способа перевязки. На данном этапе следует остановиться, не доходя примерно 6 кирпичных рядов до перекрытия.
  2. Дымоход своими руками из красного кирпича далее строится с уширением, которое называется распушка. Рекомендуемые размеры этого элемента: 140Х270 мм по внутреннему периметру трубы, а снаружи подбираются значения 590Х450 мм. Строительство ведется с использованием пластин, чтобы получить нужный результат. Следующий ряд имеет параметры: 510Х650 мм, при этом также используются пластины толщиной 60 мм. В результате получается ряд с габаритами 570Х710 мм. Когда уширение готово, возводится еще один ряд таких же размеров с учетом перевязки.
  3. Кирпичный разноформатный дымоход для металлической печи строится дальше по размерам надсадной трубы, но выше распушки. Эта часть называется стояком. На данном этапе нужно предварительно подготовить выход для трубы в кровле.
  4. Дымоходы для печей из красного кирпича строятся после вывода стояка за пределы кровли не выше 2 рядов. Затем начинается кладка выдры. Это очередное уширение. По высоте данный участок равен девяти рядам, каждый из которых шире предыдущего примерно на половину кирпича. Внутри уширения по-прежнему устанавливаются кирпичные пластины. Как видно, кирпичный разноформатный дымоход для металлической печи и прочего отопительного оборудования реально выстроить самостоятельно, но главной сложностью являются именно эти участки с уширением.
  5. Задумываясь, как построить дымоход из красного кирпича максимально качественно, следует учитывать необходимость перекрытия отверстия, образовавшегося между кровлей и трубой. Это делается с помощью увеличения ширины рядов кирпича.
  6. Выбирая, какой кирпич подойдет для дымохода, нужно принять во внимание и эстетическую сторону вопроса. Так как при строительстве шейки желательно, чтобы его качество и цвет гармонично вписывались в общую картину дома. Оголовок строится по принципу распушки.

Особенности кладки

Следует дополнительно к тому, какой кирпич выбрать для дымохода, обращать внимание также и на толщину швов. Чем они тоньше, тем более прочную конструкцию можно в результате получить. Если не удалось придать красивую форму уширениям, можно исправить изъяны посредством бетонной смеси.

Смотрим подробное видео, этапы работ:

Загильзовка кирпичного разноформатного дымохода не является обязательным условием. Но такая мера позволяет получить полностью герметичную трубу, что повысит надежность и эффективность конструкции. Загильзовка подразумевает монтаж трубы из нержавейки внутри кирпичных стенок дымохода. Такой вариант возможен лишь на прямолинейных участках.

Таким образом, помимо основных этапов работы существует и ряд нюансов, о которых также нужно предварительно узнать, чтобы конструкция дымохода получилась без изъянов и прослужила максимально долго.
