Аспекты подбора насоса циркуляционного для отопления

подобрать циркуляционный насос для систем отопления

Все мы хотим, чтобы в нашем доме было комфортно и тепло. Создать уютный домашний очаг без обустройства исправно функционирующей системы отопления невозможно.

А для ее нормальной работы необходимы правильно подобранные элементы. Одним из которых является насос циркуляционный для отопления.

Благодаря своим конструкционным особенностям он заставляет двигаться теплоноситель в замкнутом контуре, что способствует теплоотдаче. Благодаря этому устройству в отопительной системе удается поддерживать постоянную температуру рабочей жидкости.

Содержание:

  1. Технические характеристики
  2. Виды и их особенности
  3. Критерии правильного выбора
  4. Производим расчет
  5. Заключение

Качественные характеристики

Насос циркуляционный для домашнего отопления служит не только для подачи воды в контур, но и обеспечивает ее дальнейшее продвижение по нему. Благодаря своим техническим параметрам устройство может применяться в системах разной высоты. Это качество и способствует, в первую очередь, их широкому распространению.

Основными характеристиками, определяющими популярность оборудования, являются:

  • Сфера примененияБеспрерывность работы;
  • Бесшумность;
  • Экономичность;
  • Простота монтажа;
  • Удобство обслуживания;
  • Длительный эксплуатационный срок;
  • Небольшие размеры, маленький вес;
  • Надежность.

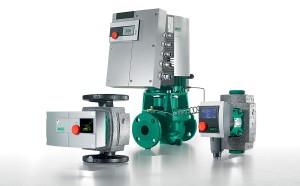

Разновидности агрегатов

Насос циркуляционный, предназначенный для систем отопления может относиться к одному из двух классов с:

  1. Сухим ротором;
  2. Мокрым.

Для первого типа характерным является то, что в процессе работы он не входит в соприкосновение с теплоносителем системы отопления. Между ними располагается скользящий уплотнитель кольцеобразной формы.

КПД таких устройств достигает 75-85 процентов. Недостатком оборудования можно считать издаваемый шум. Размеры у таких помп больше, чем у «влажных», поэтому они нуждаются в специальной подводке контурных труб. К тому же они, как правило, требуют регулярного технического обслуживания. Главным образом оборудование используется в небольших котельных, которые обеспечивают теплом незначительное количество зданий.

Смотрм видео о устройстве и принципе работы прибора:

Насосы второго типа отличаются тем, что вращающийся ротор непосредственно контактирует с рабочей жидкостью, а изолированным является только статор. Теплоноситель как бы смазывает подшипники и одновременно охлаждает работающий двигатель. Эти конструкционные особенности позволили решить проблему, связанную с герметизацией ротора.

Помпа работает практически бесшумно. Обычно устройство этого типа оборудовано встроенным ступенчатым регулятором скорости. Аппарат может работать, как правило, на трех скоростях. В результате этого подачу жидкости можно регулировать в зависимости от изменений наружной температуры и уровня требуемого теплопотребления.

Устройство насосаТакой циркулирующий «влажный» насос для отопления способен функционировать десятилетиями без какого-либо технического обслуживания. Его недостатком считается невысокий показатель КПД, который составляет всего 50-65 процентов.

Наибольшее распространение данное оборудование получило в отопительных системах частных домов. Это обусловлено, в первую очередь, их небольшими габаритами и отсутствием шумов при работе.

К тому же более дешевые «мокрые» насосы позволяют существенно снизить стоимость всей создаваемой системы в целом. Благодаря данным устройствам можно увеличить скорость теплоносителя в контуре, и тем самым применять трубы с меньшим поперечным сечением.

На что следует обращать внимание

Есть несколько требований, которым должен соответствовать хорошо выполняющий свою работу рециркуляционный насос используемый для обустройства системы отопления. Их можно сформулировать следующим образом:

  1. Высокая производительность работы, которая обычно определяется при максимальной загруженности прибора;
  2. Давление в помпе, уровень напора;
  3. Соответствие условиям, в которых придется работать оборудованию;
  4. Габариты, шумность при работающем электродвигателе;
  5. Сложность обслуживания.

Естественно, что компактные габариты агрегата и его бесшумная работа привлекают потенциальных потребителей. Именно с этой точки зрения и можно объяснить большую популярность помп «влажного» типа.

Грамотный расчет циркуляционного насоса для отопления — основа эффективной работы в ходе эксплуатации

Смотрим видео, аспекты подбора оборудования:

Конечно же, приведенная выше формула дает возможность определять параметры прибора приблизительно. Но при ее использовании грубых промахов допустить просто не получится.

Считается, что на длину контурного кольца в 10 метров необходимо около 0,6 м напора насоса. Также следует учитывать существующие нормативы. Например, для достаточного обогрева десяти квадратных метров помещения необходимо 1 кВт мощности котла. Учитывая, что тепловая мощность одиночной секции радиатора составляет 200 Вт, таких конструкций потребуется на обогрев тех же 10 метров квадратных не менее пяти.

Выбираемый вами рециркуляционный насос для создаваемой системы отопления должен справляться с подачей теплоносителя ко всем имеющимся в здании радиаторам.

Расчет давления

Имеется ввиду способности насоса поднимать воду на определенный уровень. Величина давления обязательно указывается в прилагаемой к оборудованию документации.

Для того, чтобы сделать правильный выбор насоса, необходимо точно определить возможные потери в самой протяженной и наиболее удаленной части контура. Это несложно выполнить при создании новой системы, так как все требуемые сведения для расчетов имеются в паспортах, прилагаемых к оборудованию.

При этом применяется следующая формула:

  • H = (R х l + *Z)/p х g (м).
  • Здесь мы имеем:
  • R и*Z – это сопротивление в прямом отрезке и фитингов (Па/м);
  • l – длина системы (м);
  • p – плотность теплоносителя (кг/куб.м);
  • g – ускорение свободного падения (м/кв.с).

В современных системах такие вычисления сделать практически невозможно и приходится пользоваться приблизительными подсчетами.

Специалисты отмечают, что сопротивление труб на прямых участках может быть в 100–150 Па/м, что должно соответствовать напору устанавливаемого насоса в 0,01–0,015 м на 1м трубопровода. При этом следует учитывать длину как подающей линии, так и обратной.

Чтобы правильно рассчитать мощность устанавливаемого циркуляционного насоса для отопления следует воспользоваться формулой примерного определения напора в системе:

H = R х l х ZF.

Показатель ZF – это коэффициент запаса.

Важно знать, что если в системе отсутствуют смеситель и терморегулирующий вентиль, то коэффициент будет составлять 1,3. При наличии вентиля ZF = 1,3 х 1,7 = 2,2. А если имеются оба прибора, то — 2,6.

Вычислив все рабочие точки по напору и подаче воды, останется только подобрать циркуляционный насос для отопления, у которого характеристики отвечают полученным расчетам.

Выводы специалистов

При установке оборудования в уже действующую отопительную систему, в которой изначально не предполагалось его присутствие, необходимым условием является наличие также автоматики по управлению насоса. В комплекте с основным устройством контроллер будет обеспечивать циркуляцию теплоносителя в контуре. Такой терморегулятор для циркуляционного насоса отопления автоматически будет включать и выключать оборудование, в зависимости от выставленного температурного режима.
