Желание сделать инженерные системы не только надежными, но и долговечными привело к появлению новых материалов, таких как полимеры. Но даже они не смогли превзойти в качестве некоторые металлы и в частности медь.
Производимые из нее комплектующие для водо- и теплосетей известны уже очень давно, но в силу своей дороговизны не находили широкого распространения.
И только сейчас, медные трубы и фитинги стали приобретать популярность благодаря полному соответствию всем критериям надежности и широкому ассортименту.
Содержание:
- Сфера применения
- Виды и их особенности и характеристики
- Аспекты подбора материала
- Обзор лучших брендов
- Советы специалиста — монтажные работы
Что представляют собой эти комплектующие и где применяются
Есть несколько деталей, без которых соединить узлы трубопроводных систем было бы невозможно. Основную роль в этом играют обжимные фитинги и муфты для медных труб. Благодаря их использованию организуется соединение двух трубок, а также выполняется поворот или разводка трубопровода.
Смотрим видео, сфера применения данных труб:
Область применения комплектующих из меди достаточно широка. Пресс-фитинги для труб используют для транспортировки:
- Газа;
- Топлива;
- Холодной и горячей воды.
Они прекрасно зарекомендовали себя в отопительных и вентиляционных системах, а также при обустройстве солнечных батарей. Достоинством применения является возможность металла выделять небольшое количество молекул в воду, тем самым обеззараживая ее. Поэтому водопровод из медных элементов считается одним из самых не только надежных, но еще и безвредных для человека.

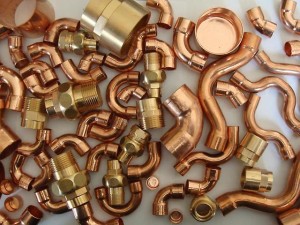

Разновидности пресс-фитингов для труб
Разновидности резьбовых фитингов
В зависимости от способа применения различают две группы таких элементов:
- Компрессионные (обжимные фитинги для труб);
- Под пайку.
Первые предназначены для выполнения разъемных соединений трубопровода. Они могут быть выполнены в виде:
- Колена;
- Тройника;
- Муфты;
- Крана.
Изделия этой группы характеризуются невысокой стоимостью, возможностью применять несколько раз, простотой монтажа, который может быть выполнен без каких-либо специальных приспособлений.
Но к сожалению, обжимные фитинги для медных труб нельзя использовать для трубопроводов, по которым циркулируют жидкости и газы под высоким давлением. Это связано с невысокой надежностью такого соединения и необходимостью его периодической подтяжки, чтобы избежать разгерметизации стыка.
Кроме того, при многократном использовании пресс-фитингов их надежность снижается.
Виды обжимных фитингов
Модели под пайку также выпускаются в различном исполнении:
- Переходные тройники;
- Повороты на 45 и 90°;
- Обводы;
- Муфты одно- и двухраструбные;
- Заглушки;
- Дуги.
Их крепление осуществляется капиллярной пайкой с применением коаксиального соединения внахлест. В этом случае в монтажном зазоре происходит всасывание расплавленного припоя, который остывая делает стык герметичным.
К достоинствам обжимных фитингов относится их низкая стоимость. Они самые дешевые из всех существующих разновидностей и производятся из меди марки Cu DHP. Допускается их использование, как с высоко- так и с низкотемпературной сваркой.
Смотрим видео, нюансы монтажа, опресовка:
Установка таких деталей позволяет значительно сократить время выполнения монтажных работ, но при этом обеспечивает высокую прочность и надежность соединений. Что и делает медные трубы и фитинги популярными несмотря на высокие цены. Только для низкотемпературной пайки выпускаются специальные детали с канавкой по внутренней окружности. В нее на заводе закладывается припой и при надевании такого элемента на трубу, покрытую флюсом и нагреве ее произойдет запаивание стыка.
Есть пресс-фитинги-переходники для медных труб, главным отличием которых является их конструкция. С одного края они имеют резьбу, а с другого припаиваются. Такое соединение называют фланцевым.
Критерии выбора
Самой главной характеристикой элементов, предназначенных для соединения отдельных узлов трубопровода является соответствие диаметра. Он выбирается по размерам труб.
Для того, чтобы соединение, выполненное при помощи медных труб и фитинга, было герметичным нужно проверить изделие на предмет повреждений и трещин. Даже небольшая царапина может привести впоследствии к аварийной ситуации в трубопроводе.
Важным аспектом является и смыкаемость прижимной гайки с корпусом детали, а также наличие уплотнительных колец. Некоторые модели пресс-фитингов для труб выпускаются не с одним, а несколькими такими элементами, что обеспечивает высокую герметичность сборки.
Обзор популярных марок
Выбирая пресс-фитинги для медных труб приходится обращать внимание не только на их качественное исполнение, но и марку. Наибольшей популярностью на отечественном рынке пользуется продукция немецких производителей. Среди них более широко распространены медные фитинги компаний:
- Sanha;
- Viega.
Первая марка известна потребителю уже очень давно. Компания была создана в 1964 году и очень быстро сумела занять лидирующее положение в таблице рейтинга по продажам. Ее продукция реализуется во многих странах мира и отличается высоким качеством.
Фитинги для медных труб резьбовые Sanha изготавливаются из лучших марок металла и соответствуют самым строгим стандартам. Но те только использование качественных материалов и безупречное исполнение сделали продукцию столь популярной. Свой вклад в это внесла и система контроля, применяемая на предприятии. Все детали проходят обязательное тестирование институтом RAL, что является гарантией их высокой надежности.
Фитинги и медные трубы выпускаются компанией в широком ассортименте и рассчитаны на применение в любых видах отопительных систем и других инженерных сооружениях.
Производство элементов под пайку осуществляется из меди марки SF-Cu в соответствии с DIN 1787. Рабочая температура у этих цанговых фитингов для медных труб допускается до 150°C, при давлении до 40 бар.
Продукция второго производителя Viega также заслуживает высокой оценки. Она находит широкое применение по всему миру. Медные фитинги этой компании представлены и на отечественном рынке. Они пригодны к использованию в сантехнических системах жилых и производственных объектов и даже в судостроении. Каждая деталь, проходит строжайший контроль качества, поэтому бракованных элементов под этой маркой вы не встретите.
Поступающая на рынок продукция в обязательном порядке обеспечивается сертификатами качества, что позволяет каждому покупателю убедиться в ее высоком качестве. Фитинги компрессионные для труб от этого производителя пригодны для разных типов трубопроводов:
- Масляных;
- Газовых;
- Водяных.
Они представлены в различных модификациях от отводов до переходников и превосходно подходят для мягкой и твердой пайки.
Нюансы, возникающие при выполнении монтажных работ
Прежде, чем приступать к сборке медного трубопровода необходимо убедиться в том, что у вас есть все необходимое для ее осуществления. Если предполагается использование фитингов для пайки, то нужно проверить запасы газа для горелки, а также наличие необходимого количества припоя и флюса. При нехватке хотя бы одного из элементов работы придется прервать на неопределенный срок.
Смотрм видео, работа с трубвами и фитингами, опрессовка:
Поскольку любой трубопровод должен быть абсолютно герметичным, то необходимо тщательно обрабатывать края труб, на которые будет производится пайка фитинга. Предварительно стоит проверить посадку детали, она должна без усилий одеваться на край собираемого узла.
Поскольку олово, используемое при пайке, застывает не сразу, то необходимо место соединения на некоторое время оставить в покое. Можно положить на него влажную ветошь, чтобы ускорить процесс.
При помощи влажной ткани удаляют и излишки припоя, сразу после пайки, пока он не успел застыть. Избытки этого элемента могут привести к образованию кристаллизованного грата.
Важно помнить и то, что заменять сварку на резьбовое соединение или один вид пайки на другой не стоит. Это может привести к сбоям в работе системы в процессе дальнейшей эксплуатации.
