Изобретение полимеров значительно упростило процессы, связанные с прокладкой трубопроводов. Изготовленные из них изделия отличаются высокой пластичностью, прочностью и имеют небольшой вес.
Но особую популярность среди разнообразных видов этого материала получил полиэтилен низкого давления. Из него выпускают самый широкий ассортимент труб.
Они используются для транспортировки различных сред и пользуются большим спросом у профессионалов и населения. Широкое распространение такие изделия получили не только благодаря своим техническим характеристикам, но и несложному монтажу. Сварка труб своими руками по силам любому человеку. Она предельно проста и не требует наличия сложного специального оборудования.
Содержание:
- Сфера применения
- Виды соединения
- Необходимые инструменты и оборудование
- Разьемное соединение
- Монтаж с муфтами
- Советы специалистов
Особенности труб и сфера их применения
Для изготовления этого сантехнического изделия используется плотный полиэтилен. Поэтому трубы из него отличаются высокой прочностью и гибкостью. Имея небольшой вес они просты в монтаже, транспортировке, не требуя специальной техники для выполнения погрузочно-разгрузочных работ. Обслуживание таких труб одно из самых простых.
Благодаря своим превосходным техническим характеристикам эти изделия получили широкое распространение в самых различных сферах деятельности человека.
Наиболее часто они применяются:
- В системах систем канализации;
- Водопровода;
- Электросетей.
Но кроме этого трубы ПНД актуальны и в сельском хозяйстве, а также при сооружении скважин. Ограничение в применении касается только систем отопления и горячего водоснабжения, так как изделия из полиэтилена размягчаются при 80°C.
Различные способы соединения
Простой монтаж полиэтиленовых изделий – это и есть основная причина их популярности. Причем трубы ПНД могут соединяться двумя основными способами:
- Неразъемным;
- Разъемным.
Первый из них предполагает использование сварочного аппарата для ПНД труб и используется на участках с высоким давлением, он подходит для изделий с диаметром от 50 мм. Второй – осуществляется при помощи соединительных деталей. Но наилучший результат все же дает неразъемный способ. Швы, полученные в процессе сварки ПНД труб, считаются самыми прочными и абсолютно герметичными.
Различают два вида таких работ:
- Стыковую;
- Электромуфтовую.
Каждый из них может быть выполнен самостоятельно без привлечения специалистов. Рассмотрим особенности каждого из них и какие инструменты для этого понадобятся.

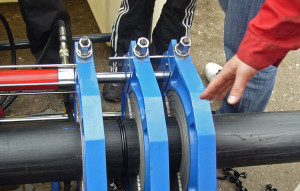

Сварка встык своими руками
Этот способ осуществляется с использованием специального аппарата для сварки трубопровода. Сам процесс заключается в следующем. Торцы элементов очищают от загрязнений и протирают обезжиривающим составом. Потом они нагреваются специальным ТЭНом до вязкого состояния и соединяются под давлением. После этого шов должен остыть естественным путем и только затем можно приступать к эксплуатации трубопровода.
Однако при выполнении стыковой сварки следует следить за такими параметрами, как:
- Время нагревания;
- Высота оплавления торцов;
- Давление на соединяемые поверхности;
- Температура.
При соблюдении всех рекомендуемых параметров шов должен получиться ровным с одинаковым выступом по всей поверхности. Стыковое сварочное соединение считается основным способом создания трубопровода из полиэтиленовых комплектующих.
Сварка электромуфтовым методом
Этот способ заключается в использовании фасонной муфты из полиэтилена. Внутри нее находятся электрические спирали, по которым проходит ток, приводящий к разогреву детали до необходимой температуры.
Перед началом выполнения электромуфтовой сварки ПНД труб торцы изделий также должны быть тщательно очищены и обезжирены. Такая технология наиболее часто применяется при создании врезок в существующую систему, при ремонте отводов и в других случаях.
Особенностью этого метода является необходимость неподвижности элементов в процессе его выполнения и до момента остывания.
Необходимое оборудование для соедимнения
Выполнение каждого из методов соединения требует наличия определенного инструмента:
- Паяльника;
- Фасонные детали с электроспиралями.
Выбирая паяльник для сварки следует помнить, что они подразделяются в зависимости от формы рабочего органа на:
- Стержневые;
- Мечевидные.
Приборы первого типа обычно используются для сварки труб встык в труднодоступных местах. Независимо от того какой из паяльников будет выбран необходимо учитывать и его мощность. Этот параметр подбирается следующим образом. Диаметр трубы в мм умножают на 10. Если предполагается соединение элементов диаметром в 50 мм, то следует приобретать паяльник мощностью в 500 Вт.
Современное оборудование для сварки ПНД труб сложно представить без электронной начинки. Имеется она и в паяльниках. Большинство моделей оснащены электронной регулировкой, позволяющей точно устанавливать температуру нагрева.
Для сварки ПНД труб также потребуются насадки к паяльнику. Они выпускаются с двумя видами покрытия:
- Тефлоновым;
- Металлизированным.
Причем последнее отличается наиболее высокими прочностными характеристиками. Выбирая инструмент для выполнения сварки ПНД труб своими руками нужно помнить, что качественный шов можно получить только при использовании качественного оборудования.
Разъемное соединение и фитинги для него
Монтаж труб с использованием муфт не всегда отличается высокой надежностью, но все же используется довольно часто.
Такой способ имеет свои преимущества:
- Во-первых, для его выполнения не требуются специальные инструменты, может потребоваться только гаечный ключ и то при работе с тубами большого диаметра.
- Во-вторых, разъемное соединение может быть выполнено в местах, где сварка невозможна, например, под водой.
- В-третьих, этот способ рассчитан на быструю сборку трубопровода.
Для такого соединения могут использоваться латунные или фитинги ПНД сварные компрессионного типа в комплекте с заглушками и гибкими уплотнителями. Процесс подготовки аналогичен выполняемому при сварке.
Разрезав трубу на отрезки необходимой длины их торцы очищают от грязи. Единственное условие они должны быть строго перпендикулярны корпусу.
Следующий шаг – то подготовка фитинга. Для этого отворачивается накидная гайка на несколько оборотов и в уплотнитель с усилием вставляется труба. Далее надевается цанга с эластичным кольцом и затягивается гайка.
Существует два способа выполнения разъемного соединения:
- Раструбное, с использованием резиновых уплотнителей;
- Фланцевое при помощи монтажных элементов.
Специалисты рекомендуют использовать второй способ, как более надежный и практически не уступающий сварке.
Монтаж труб с соединительными муфтами
Этот метод весьма надежный, а кроме того, он выполняется просто и не требует больших финансовых затрат. Сварные муфты ПНД выполняются из полиэтилена, поэтому имеют невысокую стоимость, но в то же время устойчивы к механическим воздействиям и перепадам температур.
Различные схемы соединения и виды фитингов
Еще одним плюсом использования таких соединительных элементов является их универсальность. Они могут применяться для сборки различных трубопроводов. Кроме того, для монтажа ПНД и металлических труб выпускаются специальные переходные муфты.
Каких ошибок следует избегать
Чтобы выполнить монтаж ПНД труб самостоятельно нужно иметь элементарные познания в сантехнике. Это поможет избежать ошибок при сборке. Одним из самых важных моментов является линейное расширение трубопровода. Без его выполнения в трубах возникает высокое напряжение, приводящее к уменьшению длительности эксплуатации системы.
Таблица технологической паузы
Если предполагается скрытая прокладка, то прежде, чем приступать к цементированию, необходимо увернуть трубы в изоляционный материл. Точно также поступают и при прокладке водопроводной системы, что позволяет избежать образования конденсата на поверхности. Выполняя сварку ПНД труб, нужно соблюдать определенные правила. Одним из них является умеренное затягивание переходников, чтобы избежать нарушения целостности системы.
Еще одним важным моментом является правильный расчет расстояния между креплениями. Если оно будет очень велико, то со временем произойдет провисание трубопровода, что негативно скажется на сроке службы.
Учитывая все перечисленные выше нюансы можно выполнить монтаж ПНД труб своими руками, не прибегая к услугам специалистов.
