Многие строительные материалы и конструктивные элементы первоначально разрабатывались для применения в военной отрасли. В качестве примера стоит вспомнить металлопластиковые трубы, которые предназначались для прокладки коммуникаций на морских военных судах. Однако со временем это изделие нашло применение в жилых домах, а также на административных объектах.
Благодаря своим прекрасным эксплуатационным качествам и простому монтажу, соединение металлопластиковых труб сможет выполнить каждый, сегодня они считаются одними из наиболее популярных. И ни одна новостройка не обходится без использования их в инженерных системах зданий.
Содержание:
- Немного о данном трубопроводе
- Основные методы соединения
- Делаем при помощи компрессеоных фитингов
- Сборка с помощью надвижных элементов
- С помощью пресс — фитинга
- Советы специалиста
- Заключение
Что представляет собой металлопластик

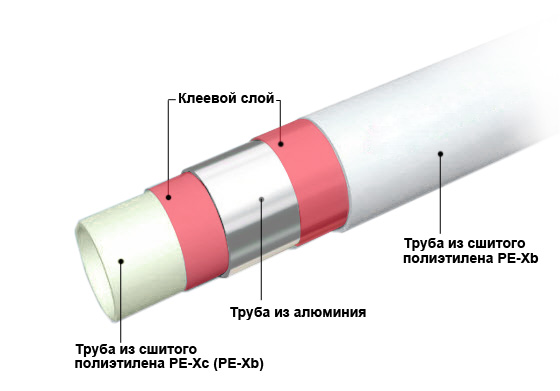

Элементы водопровода, выполненные из этого материала – это конструкция из нескольких слоев. В ней пластик перемежается с алюминиевой фольгой, которая играет роль барьера для кислорода и приводит к снижению коэффициента линейного расширения.
Трубы имеющие такую конструкцию носят и еще одно название – металлополимерные и обозначаются PEX-AL-PEX. Расшифровывается это как: полиэтилен-алюминий-полиэтилен, но не так давно появилась и еще одна модификация этих элементов водопровода – PE-RT-AL-PE-RT. Для их производства используется термостойкий полиэтилен. А при проведении монтажных работ используют соединители для металлопластиковых труб.
Что касается применения, то оно у этих изделий практически не имеет ограничений. Они одинаково хорошо подходят для систем холодного и горячего водоснабжения. Их характерные особенности привели к широкому распространению, поэтому практически на каждом вновь строящемся объекте они используются в качестве элементов водопровода. Единственный вопрос – это как правильно соединить металлопластиковые трубы. Ответ на него вы найдете в этой статье.
Причинами такой популярности металлопластиковых труб являются:
- Невысокая стоимость, если сравнивать с оцинкованными или выполненными из нержавейки;
- Способность сохранять форму при изгибе;
- Возможность использования в открытой прокладке;
- Долговечность;
- Отсутствие износа в процессе эксплуатации;
- Стойкость к коррозии;
- Хорошая звукопоглощающая способность;
- Химическая нейтральность.
Однако у этого изделия присутствуют и некоторые недостатки. Но они не способны перевесить огромное количество преимуществ, отличающих эти трубы от других типов: металлических, пластиковых.

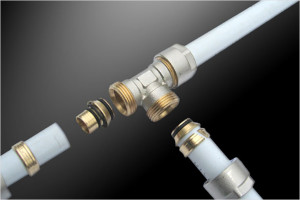

Основные методы монтажа
Соединение труб из металлопластика достаточно простой и может осуществляться с использованием специальных фитингов. Они представлены несколькими видами. В зависимости от этого различают два основных способа соединени:
- Компрессионных;
- Пресс-фитингов.

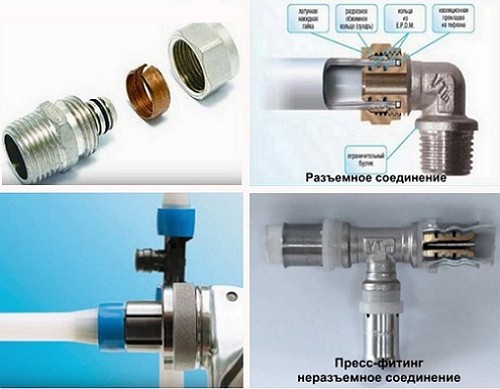

Различные методы соединения
Оба метода подсоединения труб не требуют применения сложного специального оборудования, которое обычно используется для проведения монтажных работ металлических элементов трубопровода. Компрессионные фитинги позволяют выполнять соединение путем навинчивания. Использование второго типа элементов предполагает два способа монтажа:
- При помощи обжимной муфты;
- Надвижного пресс-фитинга.
В любом случае конструкция, собранная таким образом, получается легкой и прочной. Этот способ используется для соединения трубы с полипропиленовой. Такая система может эксплуатироваться на протяжении многих десятков лет без дополнительного обслуживания.
Соединения при помощи компрессионных фитингов
Чтобы разобраться в этом способе монтажа нужно изучить что представляет собой этот элемент и каким образом действует. Компрессионные или обжимные фитинги изготавливаются из латуни. Они состоят из следующих компонентов:
- Штуцера;
- Разрезного кольца;
- Накидной гайки.
Способ сборки системы с их применением достаточно прост. Закручиваясь гайка сжимает разрезное кольцо за счет которого достигается плотное соединение внутренней стенки трубы и штуцера фитинга.
Монтаж водопровода с использование этого способа соединения обладает преимуществом перед остальными. Заключается это в том, что для выполнения работ не требуется сложное оборудование и специальный инструмент, а кроме того, при необходимости всегда можно демонтировать соединение.
Но если в процессе монтажа приходится использовать бывший в употреблении фитинг, то нужно заменить в нем уплотнительные прокладки.
Соединение с надвижными фитингами
Принцип действия этого элемента заключается в следующем. В процессе надвигания муфты к штуцеру происходит максимально плотное соединение металлопластиковой трубы и фитинга. Выполнить монтаж с использованием этого элемента так же просто, как и предыдущего. Разница лишь в том, что в этом случае разобрать соединение будет нельзя, оно относится к неразъемным.
Весь процесс состоит из трех этапов:
- Подготовка трубы и установка на нее муфты;
- Обработка зачищенного края экспандером и развальцовка;
- Соединение трубопровода со штуцером фитинга с зажиманием гильзы при помощи ручного или гидравлического пресса. Чаще всего он применяется для соединения металлопластиковых труб с металлическими.
Монтаж с помощью пресс-фитинга
Элемент этого типа при прокладке водопровода применяется довольно часто. Причем они с одинаковым успехом могут использоваться даже в отоплении и «теплых полах». Соединение металлопластиковых труб, выполненное при помощи пресс-фитингов, имеет свои достоинства и в частности позволяет осуществлять укладку трубопровода под бетон. Кроме того, такой монтаж не требует большого количества запорной арматуры, значит, стоимость системы будет меньше.
Однако способ соединения труб с фитингами не предусматривает повторного обжатия муфты. Его технология заключается в следующем. Отрезок трубы необходимой длины обрабатывается с использованием калибратора.
Затем на конце элемента размещается обжимная соединительная муфта и устанавливается штуцер с уплотнительными кольцами. Они необходимы для того, чтобы избежать коррозии в месте соединения. Обжим муфты выполняют при помощи пресс-клещей, при этом на ней образуются выступающие кольца.
Основные приемы монтажа
Специалисты советуют прежде, чем приступать к прокладке водопровода начертить схему расположения труб и сантехники. Это поможет правильно рассчитать длину отдельных отрезков и количество фитингов для их соединений и ответить на вопрос как соединить трубы.
Поскольку трубы имеют стандартную длину, то их приходится разрезать на подходящие отрезки. В таком случае деформированный край выравнивают при помощи калибровщика, а затем зачищают торец от заусениц и шероховатостей использую круглый напильник или заточенное сверло. Если соединение металлопластиковых труб выполняется при помощи фитингов, то резиновые уплотнители не нем и торец соединений должны быть смазаны маслом. Это поможет избежать порыва уплотнительных колец.
Торец трубы должен быть заведен в фитинг до упора, но в то же время не стоит для этого применять силу. Затем кольцо надвигают на штуцер и закручивают накидную гайку. Обычно этот процесс выполнятся при помощи двух ключей. Один используется для того, чтобы придерживать штуцер, а другой для закручивания гайки.
Профессионалы рекомендуют при сборке водопровода из металлопластиковых труб использовать неполную затяжку соединения. В дальнейшем при проверке герметичности она может быть подтянута если наблюдается протечка.
Подведем итоги
Металлопластиковые трубы имеют некоторые недостатки, которые нужно учитывать при монтаже системы. Во-первых, они довольно чувствительны к механическим повреждениям. Поэтому выполнять соединение металлопластиковых труб нужно предельно аккуратно. Во-вторых, материал, из которого они изготавливаются плохо переносит прямые солнечные лучи и высокую температуру, значит открытая прокладка таких труб допустима только в местах, где исключено воздействие этих факторов.
Но поскольку чаще всего металлопластик применяют для скрытой прокладки, то в местах соединений трубопровода следует выполнять смотровые люки. Если предполагается прохождение элементов системы через строительные конструкции, то нужно использовать специальные гильзы. Диаметр этих деталей должен быть больше размера самой трубы и между их поверхностями обычно укладывается мягкий негорючий материал. Это позволяет избежать продольного перемещения трубопровода.
Распаковывать изделия нужно аккуратно, исключив использование острых предметов, чтобы не повредить поверхность. Если вы будете следовать всем рекомендациям, то соединение металлопластиковых труб займет немного времени и позволит организовать надежную систему.
