Создаем самодельный паровой котел

Создаем паровой котел своими руками

Большинство владельцев комфортабельных городских квартир мечтают поменять их на частный дом. Ведь современное загородное жилье по уровню комфортности ничем не уступает апартаментам в домах больших городов. И многие начинают воплощать мечту в жизнь, покупая новые коттеджи.

Естественно, что вновь возводимый дом должен иметь не только водоснабжение, канализацию, но и систему отопления. Наиболее дешевый и быстрый вариант эффективного обогрева жилища – паровое отопление. Объясняется это очень просто. Во-первых, потому, что собрать паровой котел своими руками не так уж и сложно.

Это может осуществить любой желающий, даже не владеющий конкретными знаниями. Во-вторых, такой вид отопления надежный, это проверено на практике. И, наконец, самодельный паровой котел обойдется владельцу намного дешевле, чем покупка дорогостоящего импортного оборудования. К тому же есть и еще некоторые преимущества этого вида обогрева жилья, о которых будет рассказано ниже.

Содержание:

  1. Особенности парового котла
  2. Расчет парового оборудования
  3. Технология создания и устройство аппарата
  4. Водоподготовка
  5. Нюансы при изготовлении

Популярность парового отопления

Этот вид создания тепла и уюта в доме с помощью пара был и остается довольно популярным в нашей стране. Паровое отопление частного дома отличается не только доступностью, простотой, но и эффективностью. Главной особенностью этой системы является использование в качестве теплоносителя водяного пара. При этом источником тепла может служить как приобретенный через торговую сеть, так и самодельный паровой аппарат.

Этот агрегат используется для производства горячего водяного пара, находящегося под давлением больше атмосферного. Он образуется с использованием тепловой энергии, которая выделяется при сжигании топлива в специальной камере.

Чтобы своими силами произвести создание этой системы какие-то фундаментальные знания не нужны. Но, тем не менее, иметь представление о некоторых нюансах обязательно.

Паровое отопление жилого дома обычно состоит из следующих устройств и элементов:

  • Парового агрегата
  • Стояков
  • Трубопроводов
  • Радиаторов

Такой набор составляющих характерен для индивидуальной системы отопления. Вырабатывает тепло в ней паровой котел, своими руками собранный и установленный, который способен функционировать практически на любом топливе.

Такое отопление можно сделать одноконтурным или двухконтурным. При первом варианте будет происходить только обогрев помещений, второй способ предполагает также и приготовление горячей воды.

Система трубопроводов состоит из горизонтальных и вертикальных элементов. Разводка может быть нижняя или верхняя – это зависит от особенностей здания.

Конечно, прежде чем создать такую систему обогрева в своем доме, надо тщательно проанализировать все ее плюсы и минусы.

Главными преимуществами являются:

  • Недорогой монтаж и компактные габариты
  • Быстрый прогрев
  • Возможность отопления больших по площади и объему помещений
  • Экономичность
  • Высокая теплоотдача при отсутствии потерь тепла
  • Невозможность размерзания системы

К недостаткам можно отнести:

  • Невозможность изменения температуры воздуха в доме
  • Агрессивное воздействие на трубы

Как видим, такое отопление имеет больше плюсов, чем минусов. А самостоятельно выполненная установка системы еще более дополняет перечень лучших качеств.

Делаем правильный расчет

Основным конструктивным элементом системы является отопительный аппарат. Для того чтобы все оборудование работало с максимальной отдачей, нужно произвести правильный подбор парового котла по мощности. При этом учитывается площадь отапливаемых помещений.

Имеется следующая зависимость, которой следует придерживаться, осуществляя расчет парового котла:

  • мощности 25 кВт достаточно для отопления площади до 200 м2
  • 25-30 кВт соответствует 300 м2
  • мощность 35-60 кВт обогреет до 600 м2
  • 60-100 кВт – до 1200 м2.

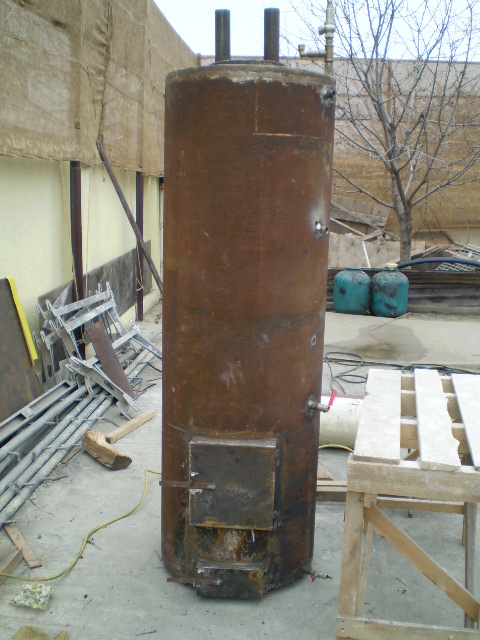

Принцип устройства и технология изготовления

В состав отопительного аппарата обязательно должны входить:

  1. Барабан
  2. Топочная камера
  3. Горелка
  4. Зольник

Паровой котел, схема которого довольно проста, собрать самостоятельно не так уж и сложно. Главным элементом в этой конструкции считается барабан.

Непосредственно к нему монтируются трубопроводная система, а также предохранительные устройства и контрольно-измерительные приборы, из которых и состоит схема автоматизации котла парового.

Детально конструкцию аппарата можно представить различными элементами. В емкость, находящуюся в его верхней части, насосом подается жидкость. В нижнюю – направлены опускные трубы – они не нагреваются. По ним вода из емкости подается в коллекторы и далее следует в подъемный трубопровод.

Он образует поверхности нагрева, находящиеся в зоне сжигания топлива. Циркуляционная система такого аппарата основана на принципе работы сосудов, которые сообщаются между собой.

Чтобы создать действующее устройство своими руками понадобятся:

  • Трубы
  • Стальной лист (нержавейка)
  • Клапан-предохранитель
  • Асбест
  • Комплект инструментов
  • Аппарат для сварки
  • Измерительные устройства

Приступая к работе, сначала необходимо найти и изучить подробные чертежи аналогичных устройств. Заготавливать материал необходимо в соответствии с определенными требованиями. Так нержавеющие трубы должны иметь диаметр от 100 до 120 мм, сталь должна быть толщиной в 1 мм, диаметр других трубок составляет 10 и 30 мм.

За основание котла может быть принят кусок трубы, длина которого составляет не менее 110 мм, а толщина – 2,5 мм. Также изготавливают 12 дымогарных трубок (100 мм), и жаровую, имеющую размер побольше.

Их длина зависит от размеров аппарата. Из нержавеющей листовой стали делаются внутренние и наружные перегородки котла. В них проделываются отверстия для всех имеющихся трубок, которые крепятся к основанию с помощью аргоновой сварки.

На следующем этапе сборки к корпусу аппарата приваривается клапан-предохранитель и коллектор. Из листа асбеста выполняется теплоизоляция агрегата.

Функциональная схема автоматизации парового котла призвана служить для регулирования его работы, дистанционного управления, теплотехнического контроля, сигнализации и блокировки.

Водоподготовка паровых котлов

Основные нарушения нормального функционирования этого вида отопительного оборудования вызываются образованием накипи на стенках трубопроводной системы. Чтобы обеспечить гарантировано безаварийную работу аппарата вода, поступающая в паровые агрегаты, должна предварительно очищаться.

Главная задача, которая ставится перед подготовкой жидкости для дальнейшего ее использования в аппарате, заключается в снижении ее накипной и коррозионной активности. Разрушение нагреваемых поверхностей и труб происходит под воздействием углекислоты и кислорода, попадающих в систему с жидкостью.

Водоподготовка для паровых котлов может заключаться как в очистке с применением химических средств, так и с использованием электромагнитного импульса. В первом случае берут вещества, которые препятствуют возникновению накипи и уменьшают коррозийное воздействие на внутренние поверхности. Во втором – создается поле, генерирующее высокочастотные колебания, способные препятствовать образованию накипи.

Что следует учитывать при создании

Дороговизна оборудования других типов служит основной причиной попыток построить такое устройство самостоятельно. Как мы убедились, это сделать несложно.

Однако следует иметь в виду, что изготовление такого агрегата своими руками требует предварительного точного расчета. Также для этого необходимо наличие жаропрочных сплавов,  инструментов и оборудования.

Паровые агрегаты, особенно работающие на природном газе, должны полностью соответствовать стандартам безопасности. Для этого они оснащаются автоматическими системами контроля.
