Схема дымохода и все тонкости правильного монтажа

В старину на Руси топили в избах печи «по-черному». И черным действительно было все – и потолок, и стены. А все потому, что не было дымоходной трубы.

Саже не было выхода наружу, и она оседала внутри помещения. Современным людям такая ситуация не знакома, потому что давным-давно печниками были придуманы дымоходы.

В наше время усовершенствованием дымовыводных путей занимаются целые исследовательские организации. Создаются современные материалы, разрабатывается оптимальная схема дымохода.

Содержание:

  1. Для чего нужен дымоотвода?
  2. Схема дымохода в разных конструкциях
  3. Из чего состоит дымоотвод
  4. Дымоход из сэндвич труб
  5. Что советуют специалисты

Предназначение дымоходных труб

Главная их функция – удаление летучих продуктов, выделяемых при сжигании топлива путем создания тяги, которая нужна для поддержания процесса горения. Существует несколько видов дымоходных труб. Они могут быть кирпичными, из стали, керамическими, утепленными или нет.

Но для всех них есть определенные общие требования:

  • Безопасность
  • Долговечность
  • Хорошая бесперебойная тяга
  • Доступность осмотра и очистки
  • Полная герметичность, отсутствие выхода дымовых газов

Все эти требования оговариваются в строительных нормативах и правилах пожарной безопасности. Функционирование дымоотвода зависит от его способности на протяжении всего срока эксплуатации сохранять свои первоначальные рабочие качества.

Смотрим видео, о дымоходе и принципе его работы:

Какой бы ни была схема конструкции дымохода, в ней всегда присутствуют некоторые минусы. Основными же проблемами, которые могут встречаться у всех видов, являются:

  1. Нарушение герметичности и возникновение трещин в дымовых каналах
  2. Разрушение теплоизоляции
  3. Накопление сажи внутри трубы
  4. Прогорание дымохода
  5. Большое количество накопившегося конденсата

Схема монтажа дымохода в разных конструкциях печи

Кирпичные трубы могут располагаться не только внутри помещения, но и снаружи. Их кладка осуществляется с перевязкой, а раствор выполняют из цемента с добавлением извести. Внутренние каналы делают с полнотелого красного кирпича, толщина шва не может превышать 10 мм. Обычно внутри канал не штукатурится. Иногда в него помещают асбестовую трубу.

Схема кирпичного дымохода предполагает обустройство прочного фундамента из-за большого веса. Конденсат, оседающий на кирпич, приводит к разрушению внутренней поверхности канала, возможно даже обрушение обломков, приводящее к сужению сечения трубы. На шероховатой внутренней стенке дымохода происходит и скопление сажи. От конденсата поверхность дымоходного канала может быть влажной.

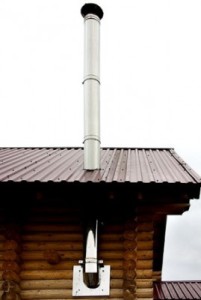

Металлические трубы главным образом выполняют из стали. Это модульная система, которая состоит из отдельных элементов. Поэтому схемы дымоходов, изготовленные из нержавеющей стали, могут сильно отличаться друг от друга. Такие собранные системы вкладываются внутрь стационарных каналов или монтируются отдельно. Нержавейка не поддается агрессивному воздействию конденсата. На ее гладкой поверхности не может накапливаться сажа и поэтому сечение трубы постоянно остается одинаковым. Это обеспечивает хорошую проходимость выводящихся газов.

Трубы из металла могут быть одностенными или двустенными. В первом случае они представляют собой одну трубу. Двустенные состоят из двух слоев металла, между которыми размещается утеплительный материал, чаще всего используется минеральная вата. Обычно при реставрации старых дымоотводов трубу обкладывают кирпичом, специалисты это называют «гильзовкой».

Установка дымохода из металла может не включать специальный фундамент, так как конструкция мало весит. Труба не всегда бывает из нержавейки, иногда используются изделия из низколегированной стали. Встречаются и чугунные дымоотводы, которые народные умельцы мастерят из канализационных труб.

Смотрим видео, схема дымоотвода:

В настоящее время очень популярным материалом стала керамика. Дымоходные конструкции из нее также представляют собой модули, состоящие из изготовленных заводским способом отдельных элементов.

Схема керамического дымоходаЖаропрочные керамические трубы обладают высокой устойчивостью к воздействию кислоты и поэтому никакой конденсат им не страшен. Вследствие чего они очень долговечны. Некоторыми производителями на такую продукцию дается тридцатилетняя гарантия. А вообще-то срок службы керамических туб может доходить до 100 лет.

Отличительной особенностью данного дымохода является наличие спокойного равномерного ламинарного потока газов, проходящих через канал. Этому способствует идеально гладкая поверхность. Она же не позволяет накапливаться саже.Схема керамического дымохода предполагает установку на прочный фундамент.

Совсем недавно стали изготавливаться трубы из различных композитных материалов. Они легкие, гибкие, обладают большим эксплуатационным сроком. Но использовать их можно только в системах с газовыми котлами и колонками. Так как они выдерживают температуру выводящихся газов в пределах 250 градусов.

Важность правильного выполнения работ

Неправильный выбор трубы, неверная схема монтажа дымохода или ошибки при его установке могут привести к печальным последствиям. Это может быть как пожар, так и отравление людей угарным газом. Спроектированный с ошибками дымоход не будет обеспечивать полное сгорание топлива. Как следствие вся отопительная система будет иметь низкий КПД. Кроме недостаточного нагрева помещений, будет наблюдаться и дополнительный расход топлива, а оно сегодня стоит немало.

Возможный прогар стенки дымохода также приведет к лишним финансовым тратам. Ведь придется проводить срочные ремонтные работы, а это может быть целый комплекс авральных мероприятий.

Основные элементы дымоотвода

Как уже отмечалось дымо- и газовыодящие каналы могут быть выполнены из разных материалов и иметь свои характерные особенности.

Но, в принципе, для всех них характерно наличие:

  • Вертикальной трубы
  • Защитного зонтика от осадков
  • Смотровые окошка
  • Поддон для конденсата
  • Горизонтальная часть канала от топки до трубы

Кстати, любая схема дымохода предусматривает горизонтальную часть размерами не более одного метра. А угол возможных изгибов не должен превышать 30 градусов.

Сэндвич дымоходы

Свое название они получили благодаря наличию некоторых характерных конструкционных особенностей. Они состоят из внутренней и наружной труб, между которыми находится слой теплоизоляции. Сегодня многие производители применяют в качестве утеплителя базальтовые волокна, которые по своим свойствам очень схожи с асбестом.

Немного о сендвич трубы и его монтаже:

Схема установки такого сэндвич дымохода предполагает полную герметичность труб, которые могут производиться из различных материалов, иметь разные диаметры и мощность теплоизоляционного слоя.

Дымоход сэндвич по сравнению с обычным имеет несколько существенных преимуществ:

  • В нем практически не образуется конденсат
  • Сажи скапливается очень мало

Если выдержана схема сборки дымохода, называемого сэндвич, то,в сочетании с его особенностями, это обеспечит его надежную эксплуатацию на протяжении длительного времени, а работы по обслуживанию сведутся к минимуму.

Советы специалиста по монтажу

Чтобы вся отопительная система работала с полной отдачей, необходимо при ее обустройстве соблюдать определенные правила. Первое, на что всегда следует обращать внимание – форма конструкции дымохода. Цилиндрическая труба уменьшает накопление сажи и конденсата.

Диаметр дымового канала должен быть выдержанным в строгом соответствии с инструкциями и рекомендациями. Если трубы имеют неподходящий диаметр, то при их монтаже следует применять редукционные переходники и не забывать использовать при этом прочный печной герметик.

Смотрим видео, показывают как специалисты производят монтаж:

Горизонтальная часть дымохода не должна превышать 1 метр. Выводя трубу через перекрытия и крышу, не забывайте про изоляцию. Для этого лучше всего использовать материалы толщиной от 30 до 100 мм. Это позволит защитить кровлю от возгорания, а сам дымоход – от образования конденсата.

Одним из важных моментов является крепление труб. Должна быть обеспечена полная герметичность всех стыков. Особенно это касается металлических конструкций, так как они больше всего подвержены деформации из-за высоких температур.

Внутренняя отделка стен и потолков в помещениях, где проложен дымоход, осуществляется негорючими материалами. В некоторых случаях следует устанавливать защитные металлические экраны. А о том как облицевать сам дымоход, читайте в статье Отделка дымохода внутри и снаружи дома.

Вывод

Грамотный подход при обустройстве дымохода позволит создать конструкцию, которая прослужит большой срок, и не будет разрушаться от резких перепадов температур. А самое главное – что при его использовании будет гарантирована безопасность жильцам.
